Error de ràdio senzill
El disseny d'aquest error de ràdio és bastant senzill, pràcticament no necessita ajust i, en presència de totes les parts, es pot muntar en mitja hora. Aquesta és una opció ideal per a un principiant que comença a aprendre i a muntar circuits de ràdio senzills.

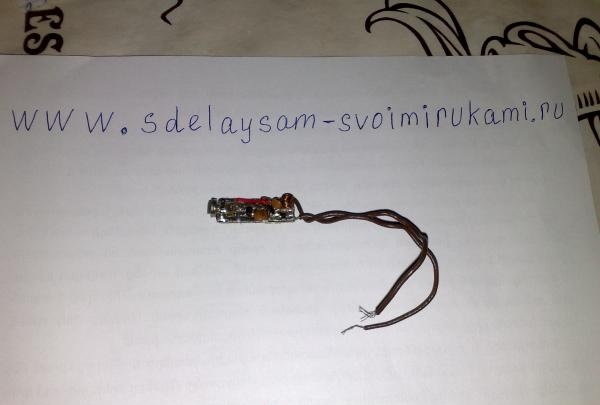

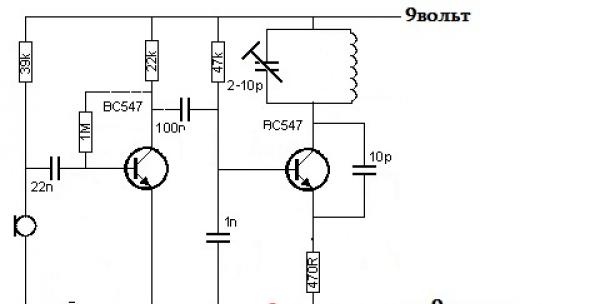

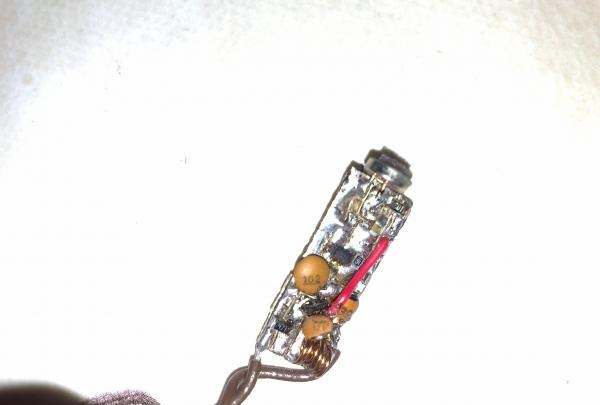

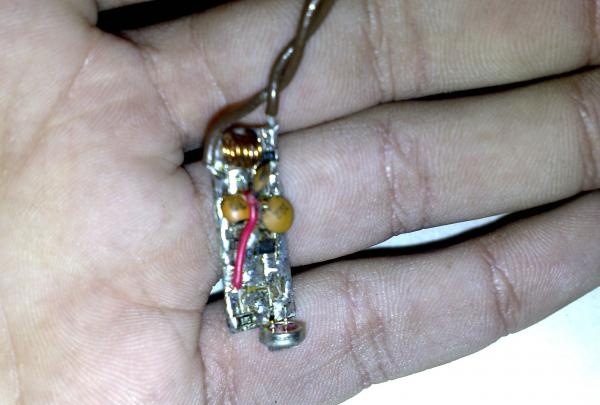

Malgrat la simplicitat del disseny, l’escarabat és força estable en funcionament. El rang és d’uns 70 metres, però s’utilitza un transistor CT 368 o un analògic importat de BC-547. És desitjable substituir el transistor per un CT 325 V, llavors l’ampliació augmentarà fins als 130 metres amb visibilitat directa. He utilitzat components smd per reduir la mida de l'estructura. La tasca era fer que 10 insectes de ràdio s’encarreguessin per encarregar, tots ells van obtenir la primera inclusió.

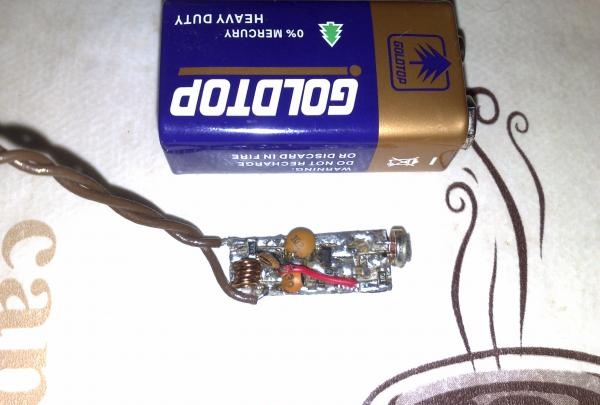

El condensador variable permet ajustar l’emissor a qualsevol rang del límit fm. El micròfon es pot utilitzar des dels auriculars d’un telèfon mòbil, amb l’objectiu d’augmentar la sensibilitat del micròfon, és desitjable afegir un simple amplificador de micròfon en un sol transistor. L’escarabat se sol atrapar amb una freqüència de 96 a 98 megavartz, he substituït el condensador variable després d’afinar per mantenir la compacitat del transmissor de ràdio. L’escarabat té una àmplia gamma de tensions d’alimentació. Comença a funcionar a partir de 3 volts, podeu utilitzar una tauleta de liti amb un voltatge de 3 volts, una bateria d’un telèfon mòbil amb un voltatge de 3,7 volts o una corona de 9 volts. El consum d’un transmissor de ràdio amb un amplificador de micròfon va ser de 6 mA.

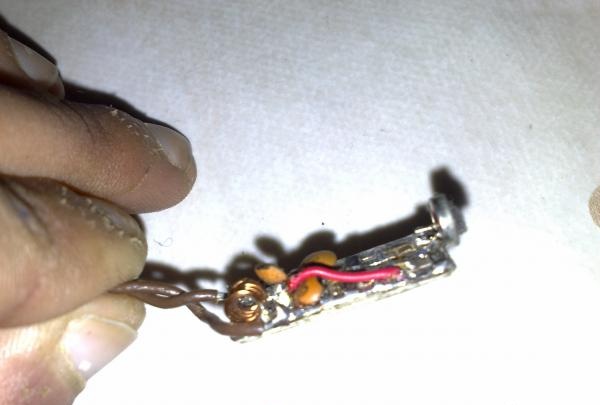

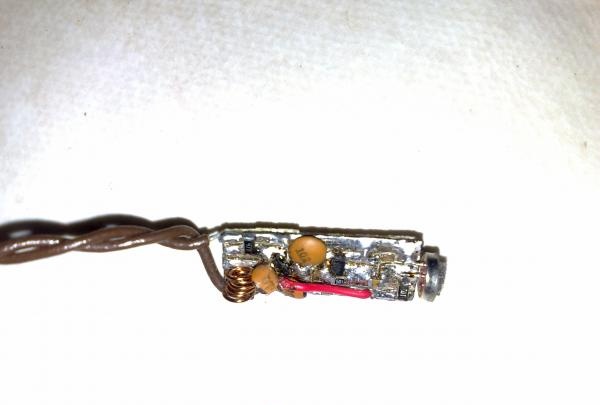

Una peça de filferro aïllat amb una longitud de 15 cm serveix com a antena, vaig excloure de nou l’antena per compacitat, de manera que es va reduir la distància de recepció del senyal a 40 metres. En un amplificador de micròfon, podeu utilitzar el transistor CT 315 generalitzat amb qualsevol lletra. La bobina conté 6 voltes de filferro amb un diàmetre de 0,5 mm, enrotllada en una llanta d’un bolígraf d’heli.
Malgrat la simplicitat del disseny, l’escarabat és força estable en funcionament. El rang és d’uns 70 metres, però s’utilitza un transistor CT 368 o un analògic importat de BC-547. És desitjable substituir el transistor per un CT 325 V, llavors l’ampliació augmentarà fins als 130 metres amb visibilitat directa. He utilitzat components smd per reduir la mida de l'estructura. La tasca era fer que 10 insectes de ràdio s’encarreguessin per encarregar, tots ells van obtenir la primera inclusió.
El condensador variable permet ajustar l’emissor a qualsevol rang del límit fm. El micròfon es pot utilitzar des dels auriculars d’un telèfon mòbil, amb l’objectiu d’augmentar la sensibilitat del micròfon, és desitjable afegir un simple amplificador de micròfon en un sol transistor. L’escarabat se sol atrapar amb una freqüència de 96 a 98 megavartz, he substituït el condensador variable després d’afinar per mantenir la compacitat del transmissor de ràdio. L’escarabat té una àmplia gamma de tensions d’alimentació. Comença a funcionar a partir de 3 volts, podeu utilitzar una tauleta de liti amb un voltatge de 3 volts, una bateria d’un telèfon mòbil amb un voltatge de 3,7 volts o una corona de 9 volts. El consum d’un transmissor de ràdio amb un amplificador de micròfon va ser de 6 mA.
Una peça de filferro aïllat amb una longitud de 15 cm serveix com a antena, vaig excloure de nou l’antena per compacitat, de manera que es va reduir la distància de recepció del senyal a 40 metres. En un amplificador de micròfon, podeu utilitzar el transistor CT 315 generalitzat amb qualsevol lletra. La bobina conté 6 voltes de filferro amb un diàmetre de 0,5 mm, enrotllada en una llanta d’un bolígraf d’heli.
